规格：28型
规格型号Model | STO/STW28- | FLO/FLW28- |
载荷Kg Maximum load | 800 | 800 |
扭矩N.m Maximum torque N.m | 180 | 180 |
方孔尺寸mm Hole size mm | 22-30 | 22-30 |
重量Kg Weight | 18 | 18 |

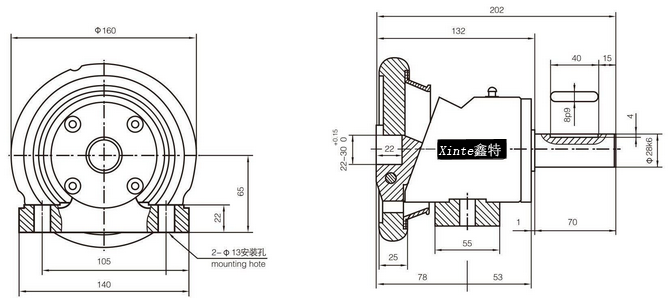

STO/STW28机座式安全卡盘外形图

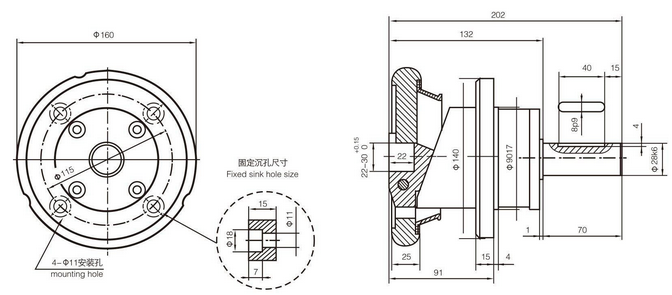

FLO/FLW28机座式安全卡盘外形图
规格：35型
规格型号Model | STO/STW35- | FLO/FLW35- |
载荷Kg Maximum load | 1600 | 1600 |
扭矩N.m Maximum torque N.m | 350 | 350 |
方孔尺寸mm Hole size mm | 30-40 | 30-40 |
重量Kg Weight | 25 | 25 |

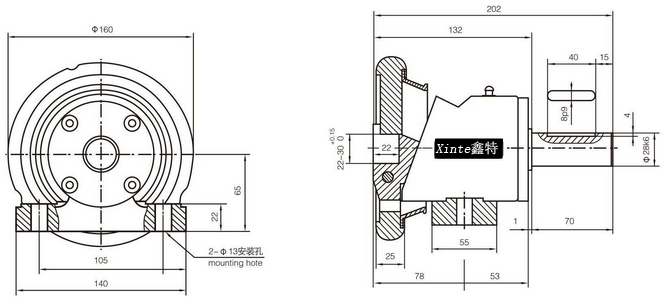

STO/STW35机座式安全卡盘外形图

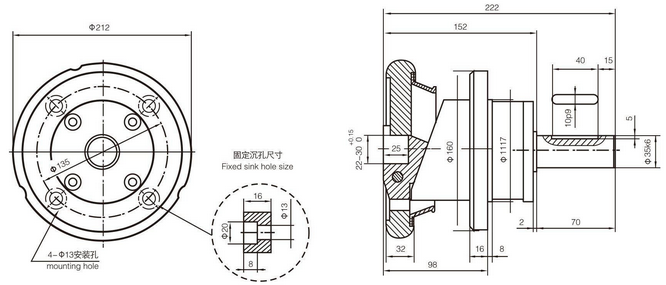

FLO/FLW35机座式安全卡盘外形图
规格：50型
规格型号Model | STO/STW50- | FLO/FLW50- |
载荷Kg Maximum load | 2800 | 2800 |
扭矩N.m Maximum torque N.m | 1100 | 1100 |
方孔尺寸mm Hole size mm | 40-50 | 40-50 |
重量Kg Weight | 50 | 50 |

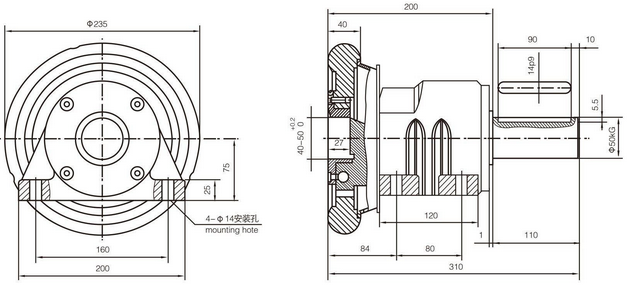

STO/STW50机座式安全卡盘外形图
FLO/FLW50机座式安全卡盘外形图
规格：75型
规格型号Model | STO/STW75- | FLO/FLW75- |
载荷Kg Maximum load | 7000 | 7000 |
扭矩N.m Maximum torque N.m | 2350 | 2350 |
方孔尺寸mm Hole size mm | 50-80 | 50-80 |
重量Kg Weight | 85 | 85 |

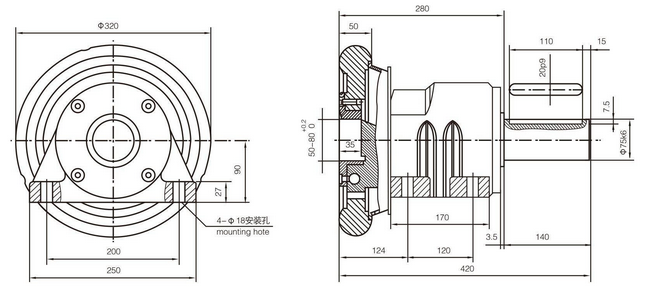

STO/STW75机座式安全卡盘外形图

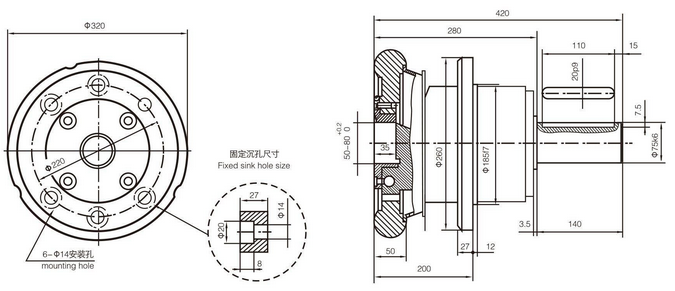

FLO/FLW75机座式安全卡盘外形图
规格：100型
规格型号Model | STO/STW100- | FLO/FLW100- |
载荷Kg Maximum load | 12000 | 12000 |
扭矩N.m Maximum torque N.m | 10000 | 10000 |
方孔尺寸mm Hole size mm | 80-120 | 80-120 |
重量Kg Weight | 450 | 450 |
STO/STW100机座式安全卡盘外形图

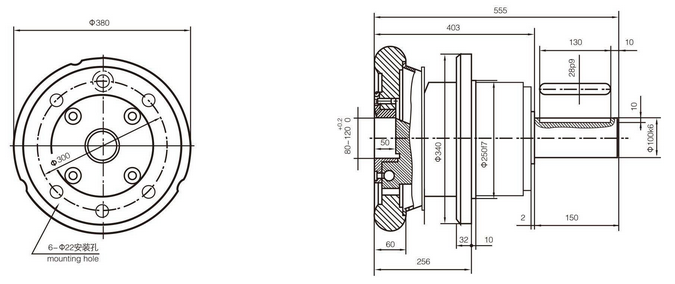

FLO/FLW100机座式安全卡盘外形图
安全卡盘可制作成更换托口嵌件的方式，嵌件材料选用特殊钢材淬火制成，更极大的延长了使用寿命。根据开口方式的不同，分为VT1型和VT2型。
安全卡盘别名安全夹头，是一种能迅速连接的装置，应用于收料和放料的卷轴上，以节省操作者上、下料的时间。当更换物料时无需每次去移动机器的结构。安全卡盘为操作者在收放料时提供了迅速更换物料的功能。减少了上、下料的时间，使操作者的工作更有效率已达到成本的节省。
目前市场上安全卡盘的类型有：标准法兰型安全卡盘、标准轴座型安全卡盘、轴座型滑动安全夹头、法兰型滑动安全卡盘、法兰固定型滑动安全夹头。
1.安全卡盘是为频繁需要连接传动和脱离动作的工作机构，提供快速、精确、简易及安全的联轴器
2.安全卡盘卡盘托口采用特殊的热处理方式，极大的延长了使用寿命
3.安全卡盘使用关键尺寸均为加工中心、数控车床加工、保证其定位的精度
