磁粉制动器

磁粉制动器厂家

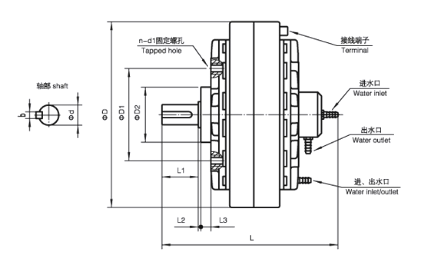

型号（Model）	额定转矩(N.m) Rated torque	激磁线圈DC Excitational coil		滑差功率（KW） Slip power	最高转速(r/min) Allowable rotational speed	外形尺寸 Outline dimension		轴连接尺寸 Shaft couping size				止口支撑尺寸 The size of center ring				冷却方式 Cooling mode
型号（Model）	额定转矩(N.m) Rated torque	电压（V） Voltage	电流（A） Current	滑差功率（KW） Slip power	最高转速(r/min) Allowable rotational speed	D	L	d	b	L1	L2	L3	D1	D2	n-d1×深	冷却方式 Cooling mode
FZ-2.5	2.5	24	0.4	0.03	1500	100	88	10	3	20	1	3	64	42	6-M5×8	自冷
FZ-6	6	24	0.5	0.06	1500	126	94	12	4	25	1	3	64	42	6-M5×8	自冷
FZ-12	12	24	0.6	0.12/0.8	1500	150	100	14	5	25	1	3	64	42	6-M6×10	自冷/单水冷
FZ-25	25	24	0.8	0.2/1.2	1500	175	115	20	6	36	1	3	78	55	6-M6×12
FZ-50	50	24	1.0	0.3/2	1500	220	140	25	8	42	1	4	100	74	6-M10×14
FZY-100	100	24	1.2	3/5	1500	258	249	30	8	58	1	5	140	100	6-M10×14	单/双水冷
FZY-200	200	24	1.8	4/8	1000	298	260	35	10	58	1	5	150	110	6-M10×15
FZY-400	400	24	2.5	5/12	1000	370	313	45	14	82	1	5	200	130	6-M12×20
FZY-630	630	36	2.5	15	750	406	374	60	18	105	1	6	200	160	6-M12×20	双水冷
FZY-1000	1000	36	2.5	20	750	488	417	70	20	105	1	6	260	185	6-M12×25
FZY-2000	2000	36	3.0	30	500	596	487	80	22	130	1	8	300	200	6-M12×25
FZY-5000	5000	36	3.5	50	400	800	576	90	25	140	1	8	420	240	6-M16×35
FZY-10000	10000	36	4.0	65	300	1050	651	120	32	160	2	10	560	280	6-M16×35
FZY-20000	20000	36	5.0	90	300	1110	916	140	36	180	3	18	560	380	6-M24×45

FZ型单出轴、止口支撑、自然冷却磁粉制动器 额定扭矩3~200N.m,额定电压DC24V,冷却方式为自然冷却，转速为1500，FZ200转速为1000

FZ型（轴联结、止口支撑）磁粉制动器

FZ型磁粉制动器是基于电磁原理并利用磁粉来输出转矩的，磁粉制动器厂家由于其输出转矩与激磁电流基本成线性关系，因此只要改变激磁电流之大小，便可轻易地控制其输出转矩。

一般情况下，在5%至100%额定转矩范围内，激磁电流与其输出转矩成正比例关系。应用范围由于FZ型磁粉制动器具备以上无可比拟之特性。

FZ型磁粉制动器现已被广泛应用于包装、印刷、造纸、纺织、印染、橡胶、电线、电缆、冶金以及其他有关卷取加工行业中的放卷及收卷张力控制。

此外FZ型磁粉制动器还可用于调速、过载保护及缓冲启动等。磁粉制动器则经常被用于传动机械的测功加载及制动等。

在滑差功率满足的情况下，把离合器放在高速级，则离合器的转矩可以较小，则可将离合器放置于传动机构的中间或后面，增大工作转矩减小滑差。

需要重点注意的是，建议磁粉离合器采用弹性联轴器与原动机或负载联接，避免轴端承受径向力，且当采用皮带或齿轮传动时，需要用支架或其它相应的机构将它与磁粉离合器隔离。

所属分类：磁粉制动器
